Aplicações para Vazão em Dutos

Vazão em Dutos

Vazão em Dutos

Aplicação: Medições e controle da pressão, velocidade e vazão em dutos de ar e gases neutros

Produto para medição de Vazão em Dutos

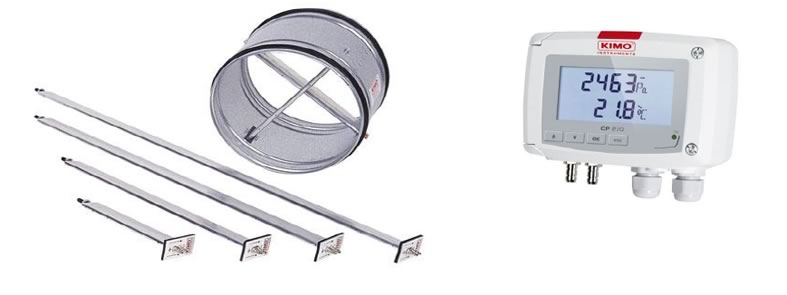

Para a medição de vazão em Dutos, pode ser ser utilizado o Transmissor da série CP-210 da marca Kimo, saída de 4 a 20mA ou 0 a 10V, em conjunto com o acessório lâmina Debimo (Annubar).

Solução Romiotto para a Vazão em Dutos

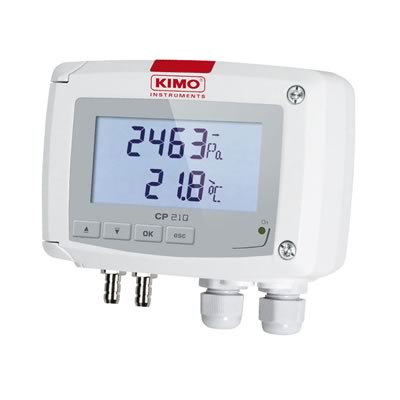

A solução para Medição correta de Vazão em Dutos é utilizar o transmissor da série CP-210 para medições de pressão diferencial nas tubulações. Utilizando a função SQR (opcional para a série CP-210) é possível realizar os cálculos de velocidade e vazão nas tubulações (indispensável o uso das lâminas Debimo).

Vazão em Dutos

Após a instalação do transmissor e das lâminas debimo (annubar), deve-se configurar o transmissor informando as dimensões da tubulação.

Imagem de Vazão em Dutos

Vazão em Dutos

Para determinar o ponto ideal para instalação das lâminas Debimos nas tubulações devem seguir as seguintes regras:

Vazão em Dutos

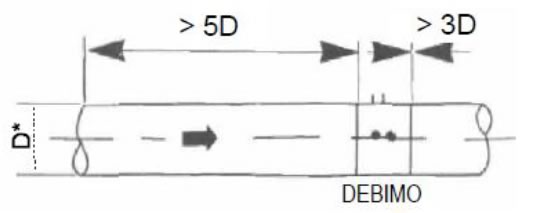

Montagem de um sistema de medição DEBIMO em uma coluna horizontal.
Antes do DEBIMO, distância de segurança: 5 x D *
Após o DEBIMO, distância de segurança: 3 x D *
* D = diâmetro do duto em m.

Vazão em Dutos

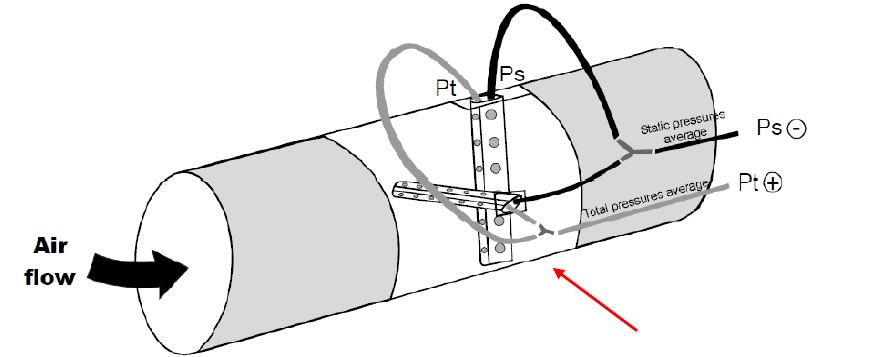

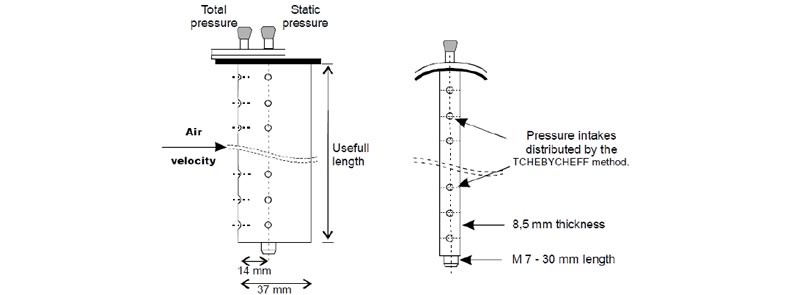

Os Debimos captam a pressão estática e a pressão total da tubulação. Com a diferença dessas duas pressões encontra-se a pressão dinâmica.

Benefícios desta aplicação para a medição de Vazão em Dutos

O sistema é capaz de controlar contínuamente a velocidade e fluxo de ar ajustando a frequência dos motores, que ficam sempre em funcionamento auxiliando na economia energia. Com tal controle, a economia de energia pode ser de 30% a 40%.
Além da economia, o sistema para medição de vazão em dutos contribui criando um ambiente ideal para as produções e condições saudáveis para as pessoas.

Por: Levi Funi
