O monitoramento da temperatura de superfície dos módulos fotovoltaicos é essencial para entender o desempenho real de uma usina solar. Isso acontece porque a geração de energia não depende apenas da irradiância disponível, mas também das condições térmicas em que os módulos estão operando.
Em dias de alta irradiância, é comum que os módulos atinjam temperaturas elevadas, especialmente em instalações com pouca ventilação, telhados metálicos, regiões muito quentes ou sistemas com acúmulo de calor. Quando isso ocorre, a eficiência dos módulos pode ser reduzida, impactando a geração e dificultando a interpretação dos resultados da usina.
Por isso, medir a temperatura dos módulos ajuda a diferenciar perdas causadas por baixa irradiância, sujeira, sombreamento, falhas operacionais ou aquecimento excessivo.
Neste conteúdo, você vai entender o que é o monitoramento da temperatura de superfície dos módulos fotovoltaicos, por que essa medição é importante, quais sensores podem ser utilizados e como esses dados ajudam na análise de desempenho de sistemas solares.
O que é o monitoramento da temperatura de superfície dos módulos fotovoltaicos?
O monitoramento da temperatura de superfície dos módulos fotovoltaicos consiste na medição contínua da temperatura em pontos representativos dos painéis solares.
Essa informação é importante porque a temperatura do módulo pode ser diferente da temperatura ambiente. Em um mesmo dia, mesmo com ar relativamente ameno, os módulos podem operar em temperaturas muito mais altas devido à exposição direta ao sol, ao tipo de instalação e às condições de ventilação.
O monitoramento permite acompanhar:
- Temperatura operacional dos módulos;
- Diferenças térmicas entre áreas da usina;
- Impactos de ventilação, vento e tipo de instalação;
- Possíveis perdas por aquecimento;
- Relação entre irradiância, temperatura e geração.
Assim, a temperatura de superfície dos módulos se torna uma variável importante para avaliar se o sistema fotovoltaico está operando dentro do comportamento esperado.
Por que a temperatura dos módulos afeta o desempenho da usina solar?
A temperatura dos módulos fotovoltaicos afeta o desempenho porque as células solares têm comportamento sensível ao aquecimento. Quando a temperatura operacional aumenta, a eficiência elétrica do módulo tende a diminuir.
Isso significa que dois sistemas expostos à mesma irradiância podem gerar resultados diferentes se estiverem operando em temperaturas distintas. Um módulo mais quente pode produzir menos energia do que outro módulo mais ventilado, mesmo recebendo radiação solar semelhante.
Esse efeito é especialmente importante em:
- Telhados comerciais e industriais;
- Sistemas com baixa ventilação;
- Usinas em regiões muito quentes;
- Instalações sobre superfícies que acumulam calor;
- Sistemas com módulos muito próximos da cobertura;
- Projetos que exigem análise precisa de desempenho.
Por isso, medir apenas a irradiância e a energia gerada pode não ser suficiente para explicar variações na produção. A temperatura dos módulos ajuda a contextualizar o comportamento do sistema e a identificar perdas associadas ao aquecimento.
Em análises de desempenho, essa medição permite entender se a usina está produzindo menos por uma condição ambiental normal ou por algum problema operacional que exige investigação.
Como a temperatura de superfície influencia a análise de desempenho fotovoltaico?
A temperatura de superfície dos módulos influencia diretamente a interpretação dos indicadores de desempenho de uma usina fotovoltaica.
Quando a temperatura dos módulos está elevada, a geração pode cair mesmo em momentos de alta irradiância. Sem essa medição, a queda de produção pode ser interpretada de forma incorreta, sendo associada a falhas, sujeira ou sombreamento, quando na verdade está relacionada ao comportamento térmico dos módulos.
Na prática, os dados de temperatura ajudam em análises como:
- Comparação entre geração real e geração esperada;
- Avaliação de Performance Ratio;
- Identificação de perdas térmicas;
- Diagnóstico de áreas com baixa ventilação;
- Validação de modelos de geração;
- Verificação de comportamento em dias muito quentes;
- Planejamento de operação e manutenção.
Essa medição também é útil para comparar diferentes áreas de uma mesma planta. Em sistemas distribuídos em telhados, por exemplo, uma área pode operar mais quente do que outra devido à orientação, tipo de cobertura, circulação de ar ou proximidade com obstáculos.
Com dados de temperatura, a análise deixa de considerar apenas quanto a usina gerou e passa a considerar em quais condições os módulos estavam operando.
Quais sensores são usados para medir a temperatura dos módulos?
A temperatura dos módulos fotovoltaicos pode ser medida com sensores de contato instalados na superfície do painel, normalmente na parte traseira do módulo. Essa posição permite acompanhar a temperatura operacional sem interferir na captação de radiação solar.
Entre os sensores mais utilizados estão PT100, PT1000, termopares e outros modelos compatíveis com dataloggers ou estações solarimétricas. A escolha do sensor deve considerar precisão, estabilidade, método de fixação, proteção contra intempéries, calibração e compatibilidade com o sistema de aquisição de dados.
Além da temperatura dos módulos, alguns projetos podem exigir análises térmicas complementares, como fluxo de calor no solo, balanço energético da superfície e comportamento térmico do terreno. Nesses casos, sensores como o HF-01SG podem apoiar estudos mais avançados, especialmente em aplicações ambientais, energéticas e sistemas fotovoltaicos bifaciais.
Por isso, a medição da temperatura dos módulos deve fazer parte do sistema de monitoramento fotovoltaico, enquanto sensores de fluxo de calor podem complementar análises térmicas mais amplas do projeto.

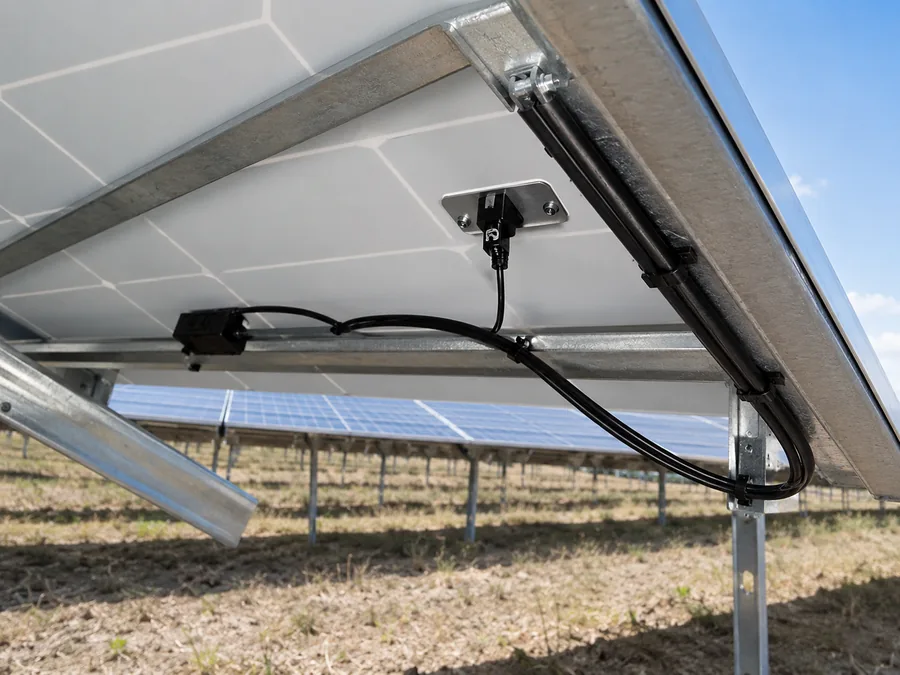

Onde instalar sensores de temperatura em módulos fotovoltaicos?
A instalação dos sensores de temperatura deve ser feita em pontos representativos do sistema fotovoltaico. Em geral, o sensor é fixado na parte traseira do módulo, em contato com a superfície do painel.
Esse posicionamento permite medir a temperatura operacional do módulo sem interferir na captação de radiação solar na face frontal.
Para uma medição mais confiável, é importante observar:
- Fixação adequada do sensor à superfície traseira;
- Bom contato térmico com o módulo;
- Proteção contra deslocamento, umidade e intempéries;
- Instalação em módulos representativos do arranjo;
- Evitar pontos com sombra ou ventilação muito diferente do restante do sistema;
- Uso de cabos e conexões adequados ao ambiente externo;
- Integração correta com datalogger ou sistema de monitoramento.
Em usinas maiores, pode ser necessário instalar sensores em diferentes pontos da planta, especialmente quando há variações de orientação, inclinação, tecnologia dos módulos, ventilação ou tipo de estrutura.
Em sistemas de geração distribuída, como telhados comerciais e industriais, a escolha do ponto de medição também deve considerar o calor acumulado na cobertura, a ventilação sob os módulos e possíveis diferenças entre áreas do telhado.
Qual a relação entre irradiância, vento e temperatura dos módulos?
A temperatura dos módulos fotovoltaicos é influenciada por diferentes variáveis ambientais. Entre as principais estão a irradiância solar, a temperatura ambiente e o vento.
A irradiância aumenta a energia recebida pelo módulo. Parte dessa energia é convertida em eletricidade, enquanto outra parte se transforma em calor. Por isso, em momentos de alta irradiância, os módulos tendem a aquecer.
A temperatura ambiente também influencia o comportamento térmico. Em dias quentes, a dissipação de calor pode ser menor, fazendo com que os módulos operem em temperaturas mais elevadas.
O vento, por outro lado, pode ajudar no resfriamento dos módulos. Quando há boa circulação de ar, o calor acumulado na superfície do painel pode ser dissipado com mais facilidade. Em locais com pouca ventilação, a temperatura tende a subir mais rapidamente.
Por isso, a análise conjunta de irradiância, temperatura ambiente, vento e temperatura do módulo oferece uma visão mais completa do desempenho fotovoltaico.
Essa combinação ajuda a responder perguntas como:
- A geração caiu por baixa irradiância ou por aquecimento dos módulos?
- O vento ajudou a reduzir a temperatura operacional?
- O telhado ou estrutura está favorecendo acúmulo de calor?
- A temperatura medida está compatível com as condições ambientais?
- Existe diferença térmica entre áreas da planta?
Ao combinar essas variáveis, o monitoramento se torna mais preciso e útil para diagnóstico operacional.
Como a temperatura dos módulos ajuda na operação e manutenção?
O monitoramento da temperatura dos módulos fotovoltaicos ajuda a orientar decisões de operação e manutenção, especialmente quando os dados são analisados junto com irradiância, geração, vento e histórico do sistema.
Temperaturas anormais podem indicar condições que merecem investigação, como ventilação inadequada, acúmulo de sujeira, falhas em módulos, diferenças entre strings, sombreamento parcial ou problemas de instalação.
Na prática, essa medição pode contribuir para:
- Detectar áreas com comportamento térmico diferente;
- Apoiar diagnósticos de perda de desempenho;
- Avaliar impactos de ventilação e tipo de instalação;
- Comparar desempenho entre arranjos;
- Identificar padrões em dias quentes;
- Planejar inspeções preventivas;
- Melhorar a confiabilidade dos relatórios técnicos.
É importante destacar que o sensor de temperatura não substitui inspeções visuais, termografia ou análise elétrica. Ele funciona como uma fonte contínua de dados para indicar tendências, apoiar diagnósticos e direcionar ações de manutenção.
Como a RoMiotto ajuda no monitoramento da temperatura dos módulos fotovoltaicos?
O monitoramento da temperatura de superfície dos módulos fotovoltaicos exige sensores adequados, instalação correta e integração com sistemas de aquisição de dados.
A RoMiotto apoia projetos fotovoltaicos com soluções para medição de temperatura dos módulos, irradiância solar, temperatura ambiente, vento, umidade, sujidade e outras variáveis essenciais para análise de desempenho.
Esse suporte pode envolver:
- Análise da aplicação e do tipo de sistema fotovoltaico;
- Indicação de sensores de temperatura adequados;
- Integração com estações solarimétricas e dataloggers;
- Apoio técnico na instalação e configuração;
- Orientação sobre manutenção e calibração;
- Suporte para monitoramento fotovoltaico em geração distribuída e centralizada.
Com esse acompanhamento, o projeto ganha mais segurança técnica, melhor qualidade dos dados e maior confiabilidade na análise de desempenho dos módulos fotovoltaicos.
Fale com os especialistas da RoMiotto e descubra como estruturar o monitoramento da temperatura de superfície dos módulos fotovoltaicos no seu projeto solar.
Perguntas Frequentes
A temperatura do módulo é igual à temperatura ambiente?
Não. A temperatura do módulo costuma ser maior do que a temperatura ambiente, principalmente em dias de alta irradiância, pouca ventilação ou instalações sobre superfícies que acumulam calor. Por isso, medir apenas a temperatura do ar não é suficiente para avaliar o comportamento térmico dos módulos.
A temperatura medida na parte traseira representa a temperatura da célula?
Ela é uma aproximação da temperatura operacional do módulo, mas não é exatamente igual à temperatura interna da célula. Mesmo assim, a medição na parte traseira é muito usada porque permite acompanhar o comportamento térmico sem causar sombreamento na face frontal do painel.
O sensor de temperatura pode ser instalado na parte frontal do módulo?
Não é o mais indicado para monitoramento contínuo, porque pode gerar sombreamento sobre as células fotovoltaicas e interferir na geração. Por isso, a instalação normalmente é feita na parte traseira do módulo, em contato com a superfície do painel.
A temperatura dos módulos influencia a vida útil do sistema fotovoltaico?
Temperaturas elevadas podem contribuir para maior estresse térmico dos componentes ao longo do tempo. Por isso, o monitoramento térmico ajuda a entender as condições reais de operação e pode apoiar decisões de manutenção, ventilação e avaliação de desempenho.
