Piranômetro: o que é, como funciona e onde é aplicado

A medição da radiação solar é um dos pilares para estudos climáticos, projetos de energia renovável e análises ambientais. Entre os instrumentos responsáveis por essa medição, o piranômetro ocupa papel central. Ele é o equipamento utilizado para medir a irradiação solar global, fornecendo dados essenciais para dimensionamento de sistemas fotovoltaicos, monitoramento meteorológico e pesquisas científicas.

Neste artigo, você vai entender o que é um piranômetro, como funciona a medição da radiação solar, quando esse instrumento surgiu, quais tipos existem e onde ele é aplicado.

O que é irradiação solar e por que medir

A irradiação solar representa a quantidade de energia solar que atinge uma superfície ao longo do tempo. Diferente da irradiância instantânea, a irradiação permite análises acumuladas, como energia diária, mensal ou anual.

Medir a irradiação solar é essencial para:

• Dimensionamento de sistemas fotovoltaicos;
• Estudos de viabilidade energética;
• Análises climáticas e ambientais;
• Monitoramento de desempenho de usinas solares;
• Pesquisas meteorológicas e científicas.

Sem medições confiáveis de irradiação, decisões técnicas passam a ser baseadas em estimativas genéricas, aumentando riscos e incertezas.

O que é um piranômetro

O piranômetro é um sensor utilizado para medir a radiação solar global que incide sobre uma superfície, considerando tanto a radiação direta proveniente do Sol quanto a radiação difusa espalhada pela atmosfera. Essa medição é normalmente expressa em W/m² (watts por metro quadrado) e representa a quantidade de energia solar disponível em um determinado ponto.

Do ponto de vista técnico, o piranômetro é um tipo específico de radiômetro, desenvolvido para aplicações solarimétricas. Por isso, ele também pode ser associado a termos como radiômetro, medidor de irradiação ou medidor de radiação solar, embora o piranômetro possua características próprias que o tornam adequado para medições contínuas e padronizadas da radiação solar.

A principal função do piranômetro é fornecer dados confiáveis e comparáveis ao longo do tempo, essenciais para:

• Estudos climáticos;
• Projetos de energia solar;
• Monitoramento ambiental;
• Análises técnicas que dependem do conhecimento preciso da irradiação solar.

Curiosidades: Quando surgiu o piranômetro e como ele evoluiu

A medição da radiação solar começou a ganhar base científica no século XIX, acompanhando os avanços da física da radiação e da meteorologia instrumental. Nesse período, os primeiros instrumentos eram experimentais, com baixa padronização e resultados difíceis de comparar entre diferentes regiões.

O piranômetro, como instrumento dedicado à medição da radiação solar global, surge a partir desse contexto científico. Seu desenvolvimento está diretamente associado ao trabalho do físico e meteorologista sueco Anders Knutsson Ångström (1888–1981), reconhecido como o inventor do piranômetro e uma das principais referências no estudo da radiação atmosférica.

A partir das pesquisas de Ångström, o conceito moderno de piranômetro evoluiu com o avanço dos sensores térmicos, permitindo medições mais estáveis, contínuas e comparáveis da radiação solar direta e difusa. Com o tempo, esses instrumentos passaram a incorporar domos de vidro ou quartzo, melhor resposta angular e integração com estações meteorológicas e sistemas de aquisição de dados.

Como curiosidade diretamente ligada à variável medida pelo piranômetro, a radiação solar global pode atingir valores muito elevados em condições atmosféricas favoráveis.

No mundo, os maiores picos medidos ao nível do solo ficam em torno de 1.100 a 1.200 W/m², registrados principalmente em regiões áridas como o Deserto do Atacama (Chile) e o Saara, onde há baixa nebulosidade e alta transparência atmosférica.

No Brasil, valores próximos de 1.000 a 1.080 W/m² já foram registrados em áreas do Semiárido Nordestino, Centro-Oeste e regiões do interior de Minas Gerais e Bahia, especialmente durante períodos de céu limpo e estação seca.

Piranômetro de Ångström (1893). Na versão atual, o instrumento consiste em um tubo com cerca de 25 cm de comprimento, com uma abertura aproximadamente igual ao ângulo sólido através do qual o Sol, com seu halo, pode ser visto da Terra. A: extremidade aberta; B: extremidade fechada. C e D: engrenagens para orientar o instrumento de modo que a extremidade A fique ortogonal à radiação solar. Na figura, a orientação é manual, mas o instrumento pode ser equipado com um rastreador solar para automatizar seu alinhamento contínuo com o Sol. Foto de Gianni Fasano. Fonte: https://www.researchgate.net/figure/Angstroems-pyrheliometer-1893-In-the-current-version-the-instrument-is-a-tube-about_fig4_345768793

Qual a diferença entre piranômetro e radiômetro

Embora os termos sejam usados como sinônimos em alguns contextos, existe uma diferença técnica importante.

O radiômetro é um termo genérico que define qualquer instrumento capaz de medir radiação eletromagnética. Já o piranômetro é um tipo específico de radiômetro, projetado para medir a radiação solar global no plano horizontal ou inclinado.

De forma objetiva:

• Radiômetro: categoria ampla de sensores de radiação.
• Piranômetro: radiômetro específico para radiação solar global.

Essa distinção é fundamental em projetos técnicos, especificações e conformidade com normas.

Como funciona a medição de radiação solar

O piranômetro mede a radiação solar ao converter a energia incidente em um sinal elétrico proporcional à irradiação recebida.

De forma resumida, o processo ocorre assim:

• A radiação solar atinge a superfície sensível do sensor;
• Essa energia gera uma resposta térmica ou fotoelétrica;
• O sensor converte essa resposta em sinal elétrico;
• O sinal é registrado e convertido em valores de irradiação, em W/m².

A maioria dos piranômetros profissionais utiliza sensores do tipo termopilha, reconhecidos pela estabilidade e precisão em medições contínuas.

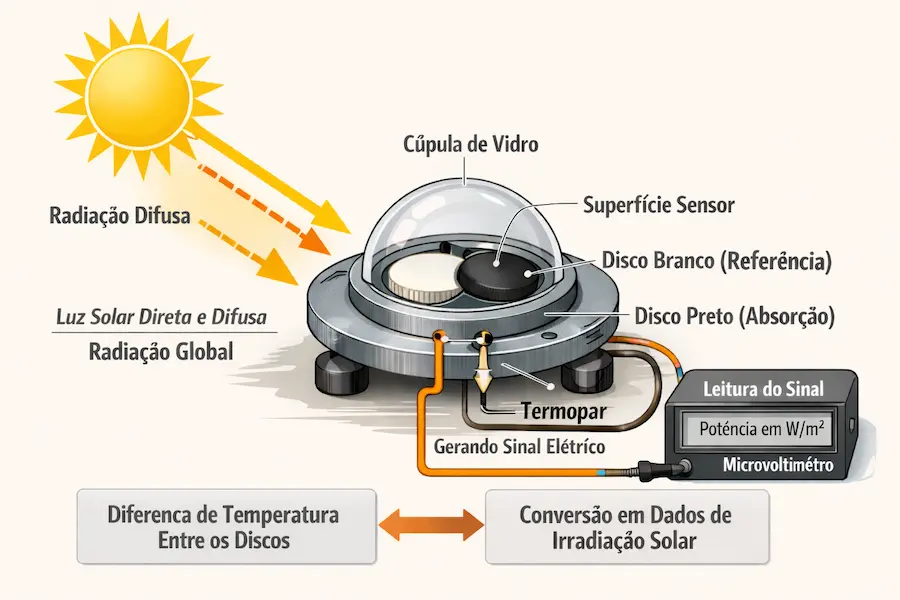

(Esquema mostrando a medição da radiação solar com piranômetro)

Aplicações do piranômetro em energia solar

No setor de energia solar, o piranômetro é um sensor essencial para avaliar, validar e acompanhar o desempenho de sistemas fotovoltaicos.

Ele é utilizado para:

• Analisar o potencial solar de um local antes da implantação;
• Embasar estudos de viabilidade técnica e econômica;
• Monitorar a performance real de usinas e sistemas fotovoltaicos;
• Comparar a geração medida com a energia estimada em projeto;
• Apoiar contratos de performance e garantias de geração.

Em usinas solares, os dados do piranômetro são integrados a sistemas de supervisão e dataloggers, garantindo rastreabilidade, confiabilidade e consistência nas medições de irradiação.

Tipos de piranômetros existentes

Os piranômetros podem ser classificados de acordo com a tecnologia de medição e a classe de desempenho, conforme definido pela norma internacional ISO 9060:2018. Essa classificação é essencial para garantir que o sensor escolhido atenda às exigências técnicas de cada aplicação.

Piranômetros de termopilha

São os piranômetros mais utilizados em aplicações profissionais e normativas. Utilizam sensores térmicos capazes de medir a radiação solar global em uma faixa espectral ampla, com alta estabilidade e excelente resposta angular.

Esses modelos são indicados para:

• usinas fotovoltaicas
• estações meteorológicas profissionais
• pesquisas climáticas e ambientais
• aplicações que exigem medições contínuas e rastreáveis

A maioria dos piranômetros de Classe A e Classe B disponíveis no mercado utiliza tecnologia de termopilha.

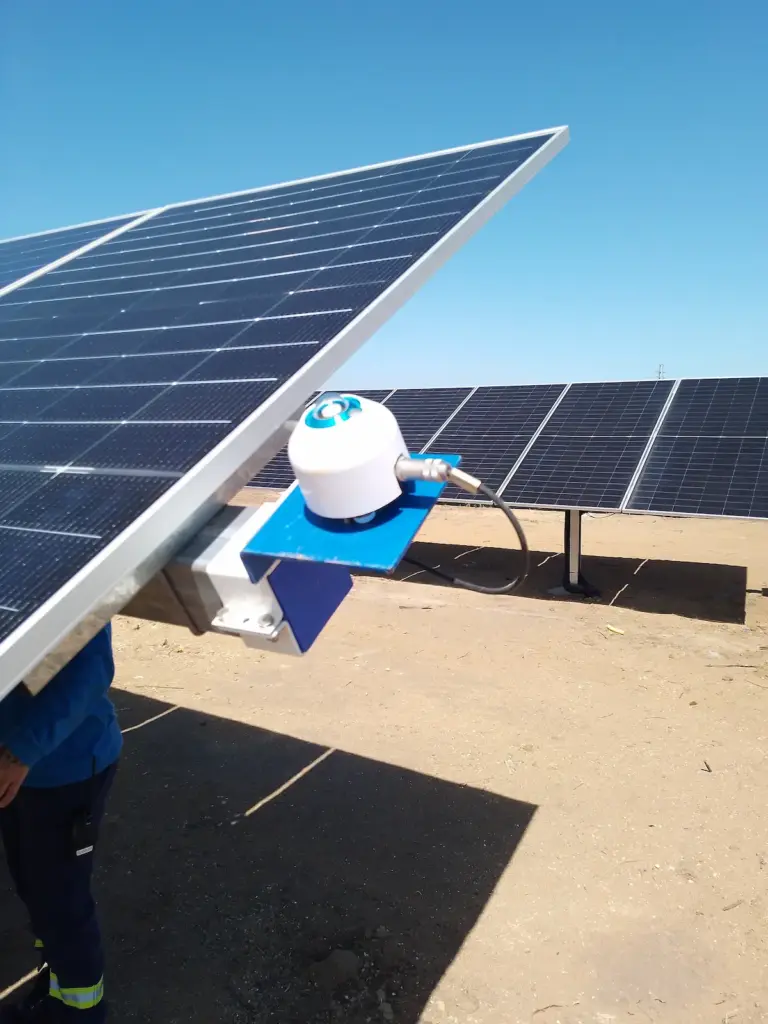

(Piranômetro de Classe A)

Piranômetros baseados em fotodiodo (silício)

Utilizam sensores semicondutores para converter a radiação solar em sinal elétrico. Apresentam resposta rápida e custo mais acessível, porém com faixa espectral limitada e maior sensibilidade a variações térmicas.

São indicados principalmente para:

• Monitoramentos gerais;
• Aplicações agrometeorológicas;
• Projetos onde a exigência normativa é menor.

Esses sensores são mais comuns em piranômetros de Classe C.

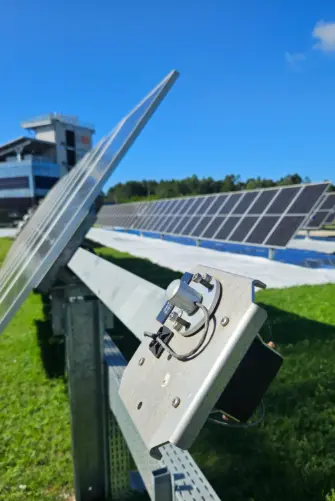

(Piranômetro de Classe C)

Classificação por classe de desempenho (ISO 9060:2018)

A norma ISO 9060 define três classes de piranômetros, utilizadas atualmente pelos fabricantes e pelo mercado técnico:

• Piranômetros Classe A
  Indicados para aplicações de alta precisão, como usinas solares de grande porte, estudos científicos e medições de referência. Apresentam a menor incerteza, melhor resposta espectral e excelente comportamento angular.
• Piranômetros Classe B
  Oferecem um equilíbrio entre precisão e custo. São amplamente utilizados em projetos de energia solar, monitoramento ambiental e aplicações técnicas que exigem dados confiáveis e consistentes.
• Piranômetros Classe C
  Voltados para monitoramentos gerais e aplicações onde a exigência de precisão é menor. São comuns em sistemas agrometeorológicos e projetos de acompanhamento básico da radiação solar.

A escolha da classe adequada deve considerar os requisitos normativos do projeto, o nível de precisão esperado e o tipo de aplicação.

Principais erros na medição de radiação solar

Mesmo utilizando piranômetros de boa qualidade, erros na instalação, operação ou manutenção podem comprometer seriamente a confiabilidade dos dados.

Os problemas mais recorrentes são:

• Instalação inadequada, com sombreamento parcial, reflexos de estruturas próximas ou obstruções no campo de visão do sensor;
• Inclinação incorreta, que altera a resposta angular e gera leituras inconsistentes ao longo do dia;
• Falta de limpeza do domo, permitindo o acúmulo de poeira, resíduos ou umidade que reduzem a radiação incidente;
• Ausência de calibração periódica, resultando em desvios progressivos ao longo do tempo;
• Uso de sensores inadequados, com classe ou tecnologia incompatível com a aplicação ou norma exigida.

Esses erros podem provocar desvios relevantes nos valores de irradiação, impactando diretamente estudos de desempenho, análises comparativas e decisões técnicas baseadas nos dados coletados.

Importância da calibração em sensores solarimétricos

A calibração é o processo que assegura que a leitura do piranômetro represente, de forma fiel, a radiação solar realmente incidente no local.

Ao longo do tempo, fatores como:

• Envelhecimento natural do sensor;
• Exposição contínua às condições ambientais;
• Variações térmicas recorrentes;
• Acúmulo de sujeira no domo óptico;

podem provocar desvios graduais na resposta do equipamento. Por esse motivo, a calibração periódica é essencial, sobretudo em medições utilizadas para estudos técnicos, contratos de desempenho, certificações e aplicações que exigem rastreabilidade e conformidade com normas internacionais.

Normas técnicas aplicáveis ao piranômetro

O uso profissional de piranômetros é orientado por normas internacionais que estabelecem requisitos mínimos de desempenho, precisão, instalação e calibração dos sensores.

Entre as principais referências estão:

• ISO 9060, que classifica os piranômetros de acordo com sua precisão e características metrológicas;
• Recomendações da organização meteorológica mundial (OMM), amplamente adotadas em redes meteorológicas oficiais;
• Normas técnicas aplicadas a projetos fotovoltaicos, que definem critérios para monitoramento de irradiação e avaliação de desempenho energético.

A conformidade com essas normas garante dados confiáveis, comparáveis entre diferentes sistemas e adequados para análises técnicas, contratos de performance e tomada de decisão em projetos solares.

Soluções em piranômetros e radiação solar da RoMiotto

A RoMiotto oferece soluções profissionais para medição de radiação solar, com foco em precisão, confiabilidade e adequação técnica a cada aplicação. Os piranômetros fornecidos atendem projetos nas áreas de energia solar, meteorologia, pesquisa ambiental e monitoramento técnico.

A atuação da RoMiotto envolve:

• Análise da aplicação para definição do piranômetro mais adequado;
• Fornecimento de sensores solarimétricos conforme normas técnicas vigentes;
• Integração com estações meteorológicas, dataloggers e sistemas de monitoramento;
• Orientação técnica para instalação, operação e manutenção;
• Suporte em calibração e rastreabilidade metrológica.

Essa abordagem assegura medições consistentes e dados confiáveis para decisões técnicas e operacionais.

Para especificar o piranômetro correto para o seu projeto ou esclarecer dúvidas técnicas, entre em contato com a RoMiotto e fale com um especialista.
