Usinas fotovoltaicas de geração centralizada exigem monitoramento contínuo, preciso e confiável das condições ambientais. Em projetos de grande porte, pequenas variações de irradiância, temperatura, vento, sujidade ou albedo podem impactar diretamente a análise de desempenho e a comparação entre geração esperada e geração real.
É nesse contexto que a estação solarimétrica se torna um componente essencial. Ela reúne sensores e sistemas de aquisição de dados responsáveis por medir variáveis meteorológicas e solarimétricas que influenciam a operação da usina fotovoltaica.
Mais do que coletar dados climáticos, a estação solarimétrica ajuda a entender se a planta está performando conforme o previsto, se há perdas operacionais, se os módulos estão sendo afetados por sujeira ou temperatura elevada e se os dados atendem aos requisitos técnicos do projeto.
Neste conteúdo, você vai entender quais são as principais características de uma estação solarimétrica para usinas fotovoltaicas de geração centralizada, quais sensores podem compor esse sistema e por que a especificação correta é fundamental para garantir dados confiáveis.
O que é uma estação solarimétrica para usinas fotovoltaicas?

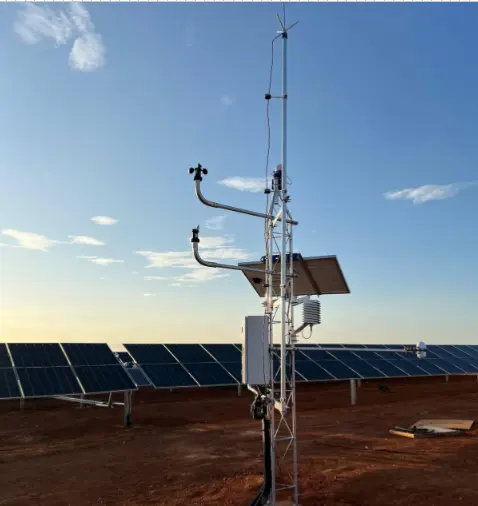

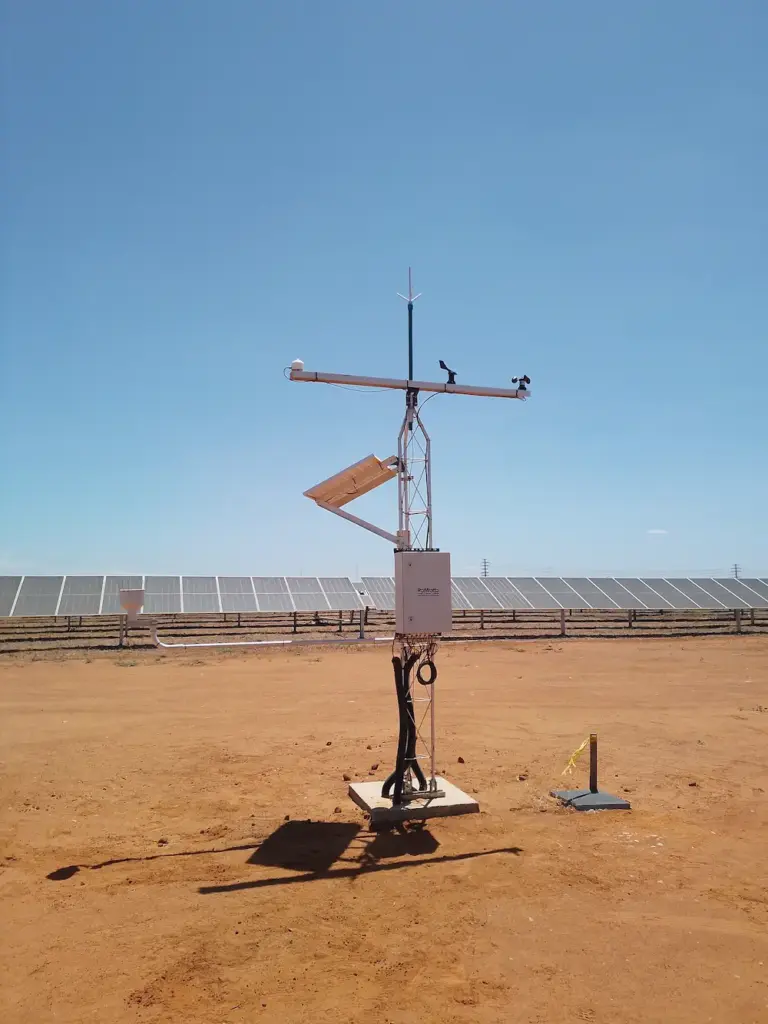

A estação solarimétrica é um sistema de monitoramento usado para medir variáveis relacionadas à radiação solar e às condições ambientais de uma usina fotovoltaica.
Em uma planta de geração centralizada, ela normalmente é instalada em pontos estratégicos do empreendimento, próximos aos arranjos fotovoltaicos, para representar as condições reais que influenciam a geração de energia.
A principal função da estação solarimétrica é fornecer dados para análise de desempenho da usina. Para isso, ela pode medir variáveis como irradiância solar, temperatura dos módulos, temperatura ambiente, vento, umidade, sujidade e, em projetos bifaciais, albedo e irradiância traseira.
Esses dados ajudam a responder perguntas importantes, como:
- A usina está gerando conforme o esperado?
- A irradiância medida é compatível com a energia produzida?
- A temperatura dos módulos está impactando a eficiência?
- Há perdas por sujeira, sombreamento ou degradação?
- Os sensores estão entregando dados confiáveis para análise técnica?
Em usinas de grande porte, a estação solarimétrica não deve ser tratada como um acessório. Ela faz parte da infraestrutura de monitoramento e é essencial para operação, manutenção, auditorias e avaliação de performance.
Por que a estação solarimétrica é importante na geração centralizada?
Em usinas fotovoltaicas de geração centralizada, o monitoramento precisa ser mais robusto porque a escala do projeto aumenta a importância dos dados. Uma diferença pequena na medição de irradiância ou temperatura pode gerar interpretações equivocadas sobre perdas, performance ratio e retorno energético da planta.
A estação solarimétrica permite comparar a energia gerada com as condições ambientais reais do local. Dessa forma, é possível diferenciar uma queda de produção causada por baixa irradiância de uma perda relacionada a sujeira, falha elétrica, temperatura elevada ou problema operacional.
Na prática, uma estação bem especificada contribui para:
- Acompanhar o desempenho da usina em tempo real;
- Comparar geração real e geração esperada;
- Identificar perdas operacionais;
- Apoiar a análise de Performance Ratio;
- Validar modelos de geração;
- Reduzir incertezas em relatórios técnicos;
- Apoiar decisões de operação e manutenção;
- Dar suporte a auditorias e garantias contratuais.
Em projetos de grande porte, a confiabilidade dos dados influencia diretamente a tomada de decisão. Por isso, a estação solarimétrica deve ser especificada de acordo com o nível de exigência da usina, e não apenas pelo menor custo de aquisição.

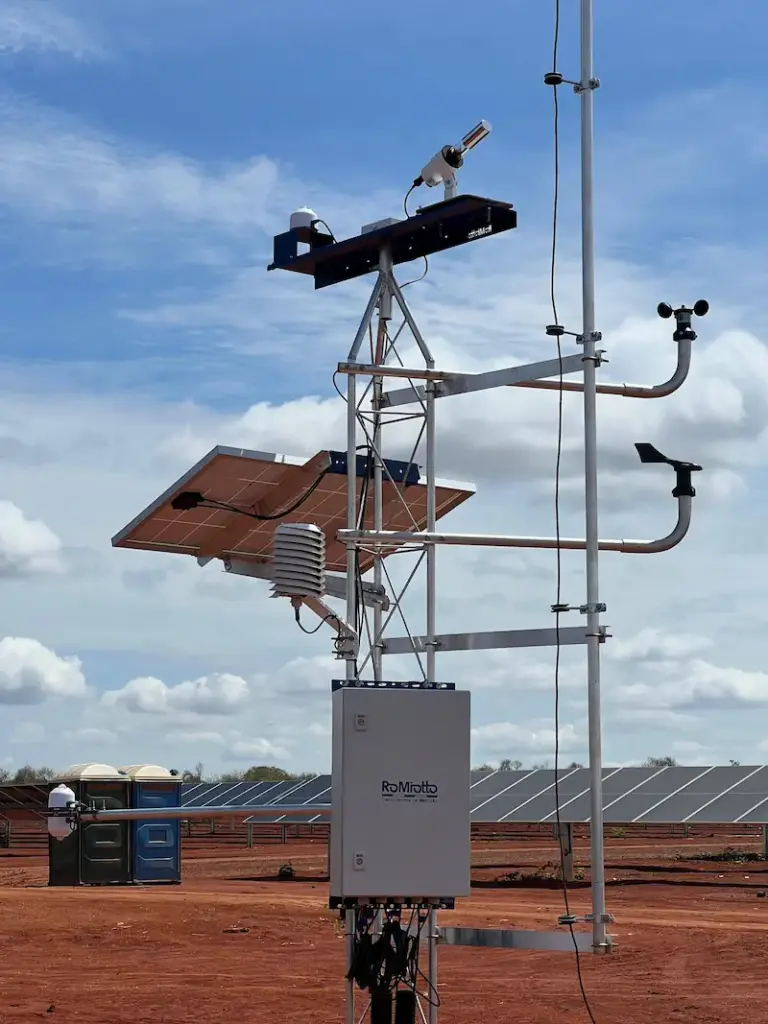

Quais sensores compõem uma estação solarimétrica?
A composição de uma estação solarimétrica depende da classe de monitoramento, do porte da usina, da tecnologia dos módulos e dos objetivos da análise. Ainda assim, alguns sensores são comuns em projetos fotovoltaicos de geração centralizada.
Entre os principais sensores, estão:
- Piranômetro para irradiância no plano dos módulos;
- Piranômetro para irradiância global horizontal;
- Sensor de temperatura do módulo;
- Sensor de temperatura ambiente;
- Anemômetro para velocidade do vento;
- Sensor de direção do vento;
- Sensor de umidade relativa;
- Sensor de precipitação, quando aplicável;
- Sensor ou estação de sujidade;
- Albedômetro ou sensores para albedo em sistemas bifaciais;
- Datalogger ou sistema de aquisição de dados;
- Sistema de telemetria e comunicação.
A seleção dos sensores deve considerar a finalidade do monitoramento. Em uma usina monofacial, por exemplo, o foco pode estar em irradiância frontal, temperatura, vento e sujidade. Já em uma usina bifacial, é importante avaliar também irradiância refletida, irradiância traseira e albedo.
Mais importante do que ter muitos sensores é garantir que eles estejam bem escolhidos, bem posicionados, calibrados e integrados ao sistema de monitoramento.

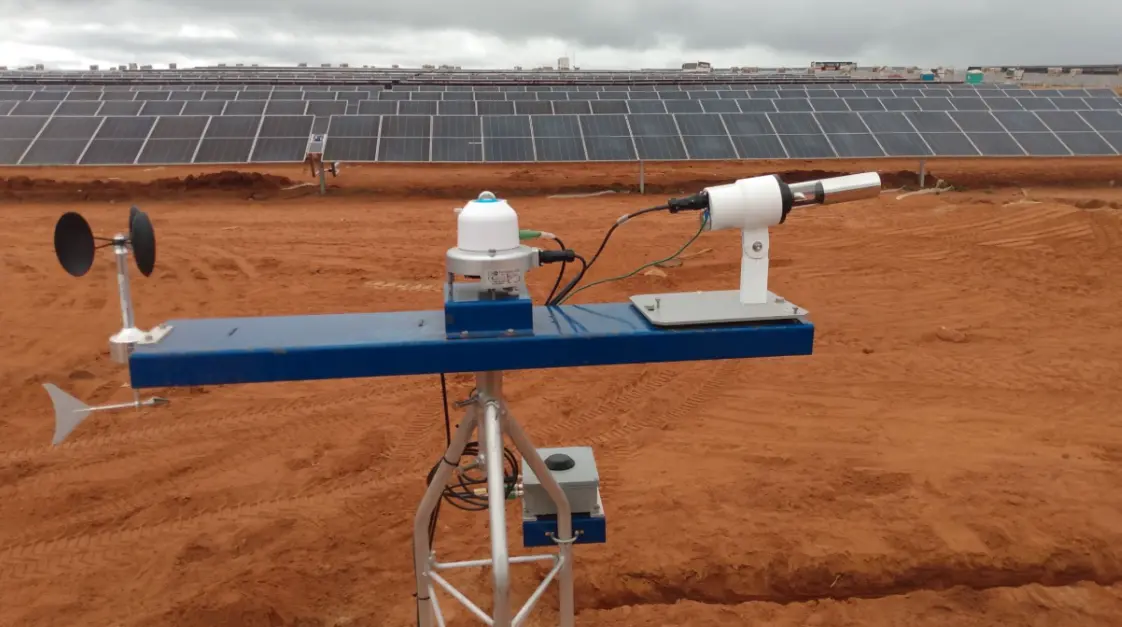

Como a irradiância solar deve ser medida na usina?
A irradiância solar é uma das medições mais importantes em uma estação solarimétrica. Ela indica a quantidade de radiação solar disponível e serve como base para avaliar se a geração da usina está dentro do esperado.
Em usinas fotovoltaicas, duas medições são especialmente relevantes:
- Irradiância no plano dos módulos;
- Irradiância global horizontal.
A irradiância no plano dos módulos representa a radiação que chega à superfície dos painéis, considerando sua inclinação e orientação. Essa medição é muito importante para análise de desempenho, pois está diretamente relacionada à energia que o sistema pode gerar. Já a irradiância global horizontal ajuda a caracterizar o recurso solar do local e permite comparações mais amplas com dados meteorológicos e solarimétricos.
Para medições mais confiáveis, os sensores de irradiância devem ser instalados sem sombreamento, corretamente nivelados ou alinhados ao plano dos módulos, limpos e calibrados. Também é importante garantir que o ponto de medição seja representativo da área monitorada.
Em usinas grandes, uma única medição pode não representar toda a planta, especialmente quando há diferenças de terreno, orientação, inclinação, sombreamento ou tecnologia dos módulos.
Qual o papel da temperatura, vento e umidade no monitoramento?
Além da irradiância, outras variáveis ambientais ajudam a explicar o comportamento da usina fotovoltaica. Entre elas, a temperatura dos módulos, a temperatura ambiente, o vento e a umidade têm papel importante.
A temperatura dos módulos influencia diretamente a eficiência do sistema. Em geral, módulos fotovoltaicos tendem a perder desempenho quando operam em temperaturas mais elevadas. Por isso, medir a temperatura do módulo ajuda a interpretar variações de geração ao longo do dia.
A temperatura ambiente também é relevante porque ajuda a contextualizar as condições térmicas do local. Já o vento influencia o resfriamento dos módulos, podendo reduzir a temperatura operacional e afetar o desempenho.
A umidade relativa pode contribuir para análises ambientais, formação de orvalho, condições locais e manutenção da estação. Em alguns projetos, também pode ser combinada com dados de temperatura, vento e precipitação para interpretar mudanças de desempenho e eventos ambientais.
Na prática, essas variáveis ajudam a transformar os dados de geração em diagnósticos mais completos. Sem elas, a análise pode ficar limitada à comparação simples entre irradiância e energia produzida.
Como monitorar sujidade e albedo em usinas fotovoltaicas?
A sujidade é um fator importante em usinas fotovoltaicas, principalmente em regiões com poeira, areia, poluição, queimadas, baixa frequência de chuva ou atividade agrícola próxima. O acúmulo de partículas sobre os módulos reduz a entrada de radiação e pode gerar perdas relevantes de energia.
Por isso, algumas estações solarimétricas podem incluir sensores ou estações específicas para medir perdas por sujidade. Esses dados ajudam a avaliar quando a limpeza dos módulos é necessária e se o acúmulo de sujeira está impactando a geração.
O albedo também pode ser monitorado, especialmente em usinas com módulos bifaciais. Ele representa a parcela de radiação solar refletida pelo solo ou por superfícies próximas. Essa radiação pode atingir a face traseira dos módulos bifaciais e contribuir para a geração de energia.
Em projetos bifaciais, a estação solarimétrica pode incluir:
- Albedômetro;
- Piranômetro voltado para cima;
- Piranômetro voltado para baixo;
- Sensores para irradiância traseira;
- Medição de radiação refletida.
Essas medições ajudam a validar o ganho bifacial, avaliar mudanças no terreno e melhorar a comparação entre geração real e geração esperada.
Em usinas de geração centralizada, monitorar sujidade e albedo pode ser decisivo para entender perdas, planejar manutenção e melhorar a eficiência operacional.
Quais características são essenciais no datalogger e na telemetria?
A estação solarimétrica não depende apenas dos sensores. O datalogger, a telemetria e a plataforma de monitoramento também são fundamentais para garantir a qualidade dos dados.
O datalogger é responsável por coletar, registrar e organizar os dados medidos pelos sensores. Ele precisa ser compatível com os instrumentos instalados, ter entradas adequadas, permitir configuração correta dos canais e registrar os dados com a frequência necessária para a análise.
A telemetria permite transmitir os dados para uma plataforma de monitoramento, centro de controle ou sistema supervisório. Em usinas de geração centralizada, isso é importante para acompanhamento remoto, emissão de alertas e integração com sistemas de operação.
Entre as características importantes estão:
- Compatibilidade com sensores analógicos e digitais;
- Registro contínuo dos dados;
- Integração com sistemas supervisórios;
- Comunicação confiável em campo;
- Armazenamento seguro;
- Facilidade de manutenção;
- Possibilidade de verificação e validação dos dados;
- Proteção contra falhas de energia e comunicação.
Uma estação solarimétrica bem especificada deve entregar não apenas medições pontuais, mas dados consistentes e acessíveis para análise técnica ao longo da operação.
Como a RoMiotto ajuda na especificação de estações solarimétricas?
A especificação de uma estação solarimétrica para usinas fotovoltaicas de geração centralizada exige análise técnica da planta, dos objetivos do monitoramento e dos requisitos de desempenho do projeto.
A RoMiotto apoia esse processo com soluções para medição de radiação solar, variáveis meteorológicas, albedo, sujidade, temperatura, vento e integração de dados em usinas fotovoltaicas.
Esse suporte pode envolver:
- Análise da aplicação e do porte da usina;
- Indicação dos sensores mais adequados;
- Especificação de piranômetros, albedômetros e sensores meteorológicos;
- Integração com dataloggers e sistemas de telemetria;
- Apoio técnico na instalação e configuração;
- Orientação sobre manutenção e calibração;
- Suporte para estações solarimétricas em projetos de geração centralizada.
Com esse acompanhamento, o projeto ganha mais segurança técnica, melhor qualidade dos dados e maior confiabilidade na análise de desempenho da usina.
Fale com os especialistas da RoMiotto e descubra como estruturar uma estação solarimétrica adequada para sua usina fotovoltaica de geração centralizada.
Perguntas Frequentes
Quantas estações solarimétricas uma usina fotovoltaica precisa ter?
A quantidade depende do porte da usina, do layout, da topografia, da classe de monitoramento e da variabilidade das condições ambientais no local. Em usinas de geração centralizada, uma única estação pode não representar toda a planta, especialmente quando há áreas com diferentes inclinações, orientações, tipos de solo ou microclimas.
Qual a diferença entre estação meteorológica e estação solarimétrica?
A estação meteorológica mede variáveis ambientais, como vento, temperatura, umidade e precipitação. A estação solarimétrica é voltada especificamente para medições solares e desempenho fotovoltaico, incluindo irradiância, temperatura dos módulos, sujidade, albedo e outras variáveis que influenciam a geração da usina.
A estação solarimétrica precisa de manutenção periódica?
Sim. Sensores expostos ao tempo precisam de limpeza, inspeção, verificação de nivelamento, checagem de cabos, avaliação de sombreamento e calibração periódica. Sem manutenção, a estação pode continuar registrando dados, mas com perda de qualidade e confiabilidade.
O datalogger influencia na qualidade da estação solarimétrica?
Sim. O datalogger precisa ser compatível com os sensores, registrar dados na frequência adequada, manter histórico confiável e permitir integração com sistemas de monitoramento. Um sensor de boa qualidade pode gerar dados pouco úteis se o sistema de aquisição não estiver bem configurado.
