Descargas atmosféricas representam um risco real para pessoas, equipamentos, estruturas críticas e operações industriais. Por esse motivo, o uso de detectores de raios tem se tornado cada vez mais comum em projetos de monitoramento ambiental e gestão de riscos climáticos.
Um detector de raios é um instrumento capaz de identificar a ocorrência de descargas elétricas na atmosfera e registrar informações como intensidade, distância e frequência desses eventos. Esses sistemas normalmente fazem parte de uma infraestrutura mais ampla de monitoramento de tempestades, podendo operar de forma local ou integrados a redes de detecção atmosférica.
Ao longo deste conteúdo, você vai entender como funciona um detector de raios, quais tecnologias estão envolvidas nesse tipo de sistema e em quais aplicações esse sensor se torna indispensável para segurança operacional e análise meteorológica.
O que é um detector de raios e como ele funciona
Um detector de raios é um equipamento projetado para identificar descargas elétricas geradas durante tempestades. Essas descargas podem ocorrer entre nuvens ou entre nuvem e solo, liberando grandes quantidades de energia elétrica em frações de segundo.
O funcionamento desses sensores está baseado na detecção das ondas eletromagnéticas produzidas quando ocorre uma descarga atmosférica. Quando um raio se forma, ele gera pulsos de energia em diferentes faixas do espectro eletromagnético, especialmente nas bandas VLF (Very Low Frequency) e LF (Low Frequency).
Os sensores captam essas variações e interpretam o sinal para identificar informações como:
- Ocorrência da descarga elétrica;
- Distância aproximada do raio;
- Intensidade do evento;
- Direção da descarga.
Esses dados são processados por circuitos eletrônicos internos e podem ser registrados em dataloggers, sistemas meteorológicos ou plataformas de monitoramento remoto.
Em sistemas mais avançados, o detector também pode integrar funcionalidades como transmissão de dados por telemetria e integração com estações meteorológicas automáticas, permitindo acompanhar tempestades em tempo real.

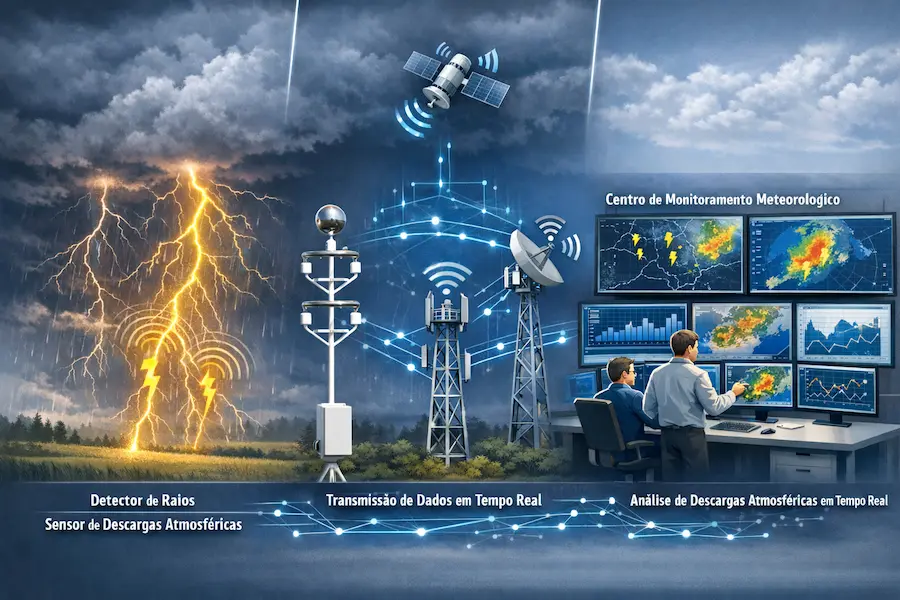

Como funciona o monitoramento de descargas atmosféricas em tempo real
O monitoramento de descargas atmosféricas em tempo real envolve a coleta contínua de dados sobre atividade elétrica atmosférica por meio de sensores instalados em diferentes locais.
Quando ocorre um raio, o detector capta o sinal eletromagnético e registra o evento instantaneamente, enviando essas informações para as plataformas de monitoramento. Dependendo da tecnologia utilizada, o sistema também pode estimar a distância da descarga com base nas características do sinal recebido.
Os dados registrados normalmente incluem:
- Horário da descarga;
- Distância estimada;
- Intensidade do evento;
- Frequência de descargas na região.
Essas informações podem ser transmitidas para plataformas de monitoramento por diferentes tecnologias de comunicação, como redes celulares, rádio, internet ou sistemas via satélite.
Em centros de monitoramento meteorológico, softwares especializados analisam esses dados para gerar mapas de atividade elétrica atmosférica. Isso permite acompanhar o deslocamento das tempestades e antecipar possíveis riscos operacionais.

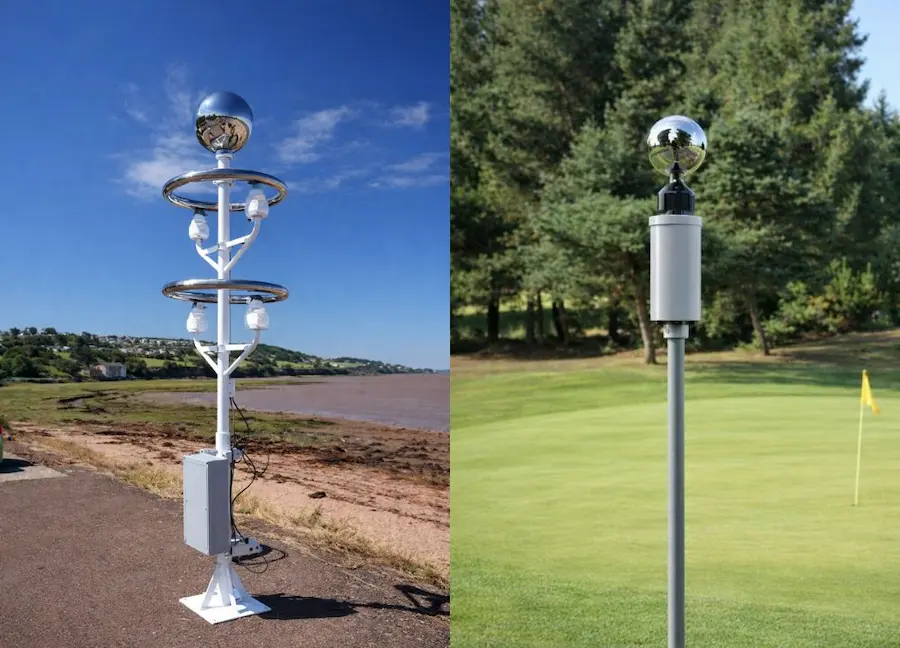

Tipos de detectores de raios utilizados no monitoramento de tempestades
Os detectores de raios podem utilizar diferentes tecnologias para identificar descargas atmosféricas. Cada abordagem possui características específicas de alcance, precisão e aplicação operacional.
Detector de tempestades BTD (Broadband Thunderstorm Detector)
O BTD (Broadband Thunderstorm Detector) é um sensor desenvolvido para monitorar variações do campo elétrico atmosférico em baixas frequências, permitindo identificar a formação e o desenvolvimento de tempestades elétricas em uma determinada região.
Esse tipo de detector utiliza um método de medição conhecido como quase-eletrostático, capaz de captar variações de campo elétrico na faixa aproximada de 1 a 45 Hz. Essas variações estão diretamente associadas à atividade elétrica das nuvens e ao processo de formação de descargas atmosféricas.
Diferentemente de sistemas que apenas detectam raios já ocorridos, o BTD permite identificar condições que indicam o desenvolvimento de tempestades elétricas, funcionando como um sistema de alerta antecipado.
Comparação entre BTD e outros sistemas
| Critério | BTD (Broadband Thunderstorm Detector) | Sensores de Campo Elétrico (Field Mills) | Sistemas de Triangulação (Redes de Rádio) |
| Princípio de funcionamento | Mede variações do campo elétrico atmosférico em baixa frequência (1–45 Hz), método “quasi-eletrostático” | Mede diretamente o campo elétrico DC da atmosfera | Detecta sinais de rádio emitidos por raios e triangula a posição com múltiplos sensores |
| Detecção | Raios + desenvolvimento de tempestades acima do local | Raios próximos, mas sem previsão de formação | Raios já ocorridos, com localização precisa |
| Alcance típico | ~80 km em torno do sensor | Limitado ao entorno imediato | Pode cobrir centenas de km (dependendo da rede) |
| Vantagem principal | Antecipação de risco (detecta condições pré-raio) | Simplicidade e baixo custo | Precisão na localização |
| Limitação | Mede uma área específica. Não forma rede extensa | Não prevê tempestades, apenas mede campo | Requer rede extensa e infraestrutura |
Onde instalar um detector de raios?
A instalação correta de um detector de raios é fundamental para garantir medições confiáveis e reduzir interferências no processo de detecção.
Esses sensores devem ser posicionados em locais que permitam a captação adequada dos sinais gerados pelas descargas atmosféricas, preferencialmente em áreas abertas e afastadas de fontes de interferência eletromagnética.
Alguns critérios técnicos de instalação incluem:
- Escolha de áreas abertas;
- Afastamento de fontes de interferência elétrica;
- Instalação em mastros ou torres meteorológicas;
- Proteção contra descargas diretas.
Além disso, é importante considerar fatores como facilidade de manutenção e integração com outros sensores meteorológicos.
Em muitos projetos, o detector de raios é instalado como parte de uma estação meteorológica automática, compartilhando infraestrutura com sensores de vento, precipitação e radiação solar.
Em quais setores o monitoramento de tempestades é indispensável
O monitoramento de tempestades é uma ferramenta importante para atividades que dependem de condições atmosféricas seguras.
Diversos setores utilizam sistemas de detecção de raios para reduzir riscos operacionais e aumentar a segurança das operações.
Entre os principais estão:
- Aviação: A presença de descargas atmosféricas pode representar riscos para operações aeroportuárias, manutenção em pistas e abastecimento de aeronaves.
- Geração e transmissão de energia: Raios podem provocar falhas em subestações, linhas de transmissão e equipamentos elétricos, impactando diretamente a estabilidade do sistema.
- Mineração: Operações em áreas abertas e uso de equipamentos de grande porte tornam o monitoramento de tempestades essencial para proteger trabalhadores e maquinários.
- Indústria pesada: Ambientes industriais com estruturas metálicas, áreas externas e operações contínuas exigem sistemas de alerta para evitar acidentes durante tempestades.
- Rodovias e infraestrutura crítica: O monitoramento atmosférico auxilia na gestão de riscos em obras, manutenção de estruturas e operações em campo.
- Eventos ao ar livre: Shows, competições esportivas e grandes eventos precisam de sistemas de alerta para interromper atividades em caso de risco de descargas elétricas.
Nesses ambientes, a detecção precoce de tempestades permite antecipar decisões operacionais, interromper atividades de risco e proteger trabalhadores e equipamentos.
Quem inventou o detector de raios e como essa tecnologia evoluiu
O primeiro dispositivo capaz de detectar descargas atmosféricas foi desenvolvido no final do século XIX pelo físico russo Alexander Popov. Na década de 1890, ele construiu um equipamento capaz de identificar os pulsos eletromagnéticos gerados pelos raios, permitindo detectar tempestades mesmo quando as descargas ocorriam além do campo de visão ou audição humana.
Esse princípio de detecção, baseado na captação das ondas eletromagnéticas produzidas pelos raios, continua sendo utilizado em muitos sistemas modernos de monitoramento.
Na década de 1950, meteorologistas começaram a utilizar múltiplas estações de detecção trabalhando em conjunto para localizar descargas atmosféricas. A partir da diferença de tempo com que o sinal chega a cada sensor, técnicas como Time of Arrival (TOA) permitem calcular a posição aproximada do raio.
Com os avanços da eletrônica e das telecomunicações, surgiram as primeiras redes de detecção de raios, que passaram a monitorar tempestades em grandes áreas geográficas.
Curiosidades sobre raios e descargas atmosféricas

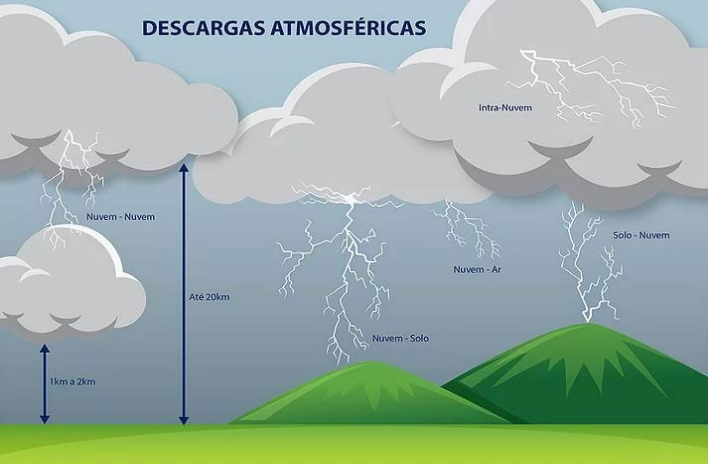

Embora muitas pessoas associem raios apenas às descargas que atingem o solo, a maioria das descargas atmosféricas ocorre dentro das próprias nuvens, chamadas de descargas intra-nuvem. Essas descargas acontecem entre regiões de cargas elétricas opostas dentro da mesma nuvem e representam a maior parte da atividade elétrica durante tempestades.
Campo elétrico atmosférico e a camada onde ocorrem as tempestades

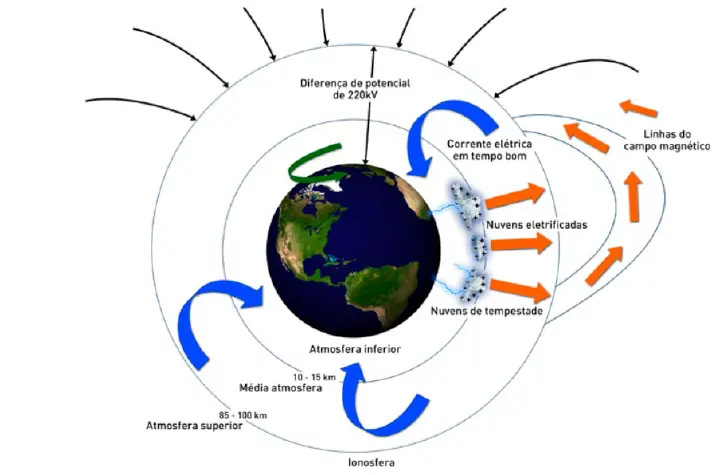

Mesmo em dias de céu claro, a atmosfera apresenta um campo elétrico natural. De acordo com estudos do INPE, o campo elétrico médio próximo à superfície terrestre é de aproximadamente 120 V/m em condições de tempo bom, resultado do equilíbrio entre os processos de geração de cargas nas tempestades e sua dissipação na atmosfera.

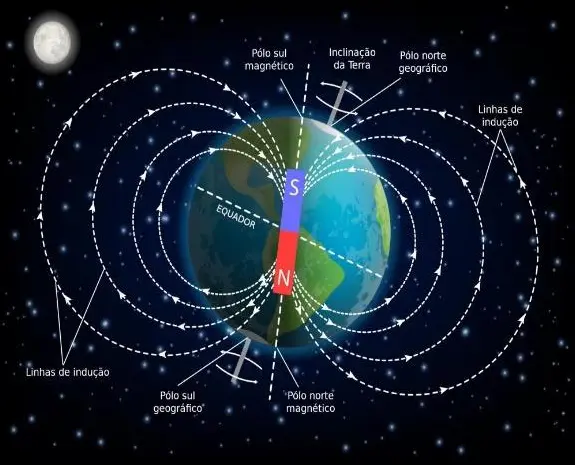

Esses fenômenos ocorrem principalmente na troposfera, a camada mais baixa da atmosfera terrestre, que se estende da superfície até cerca de 17 km de altitude. É nessa região que se formam nuvens, tempestades e a maior parte das descargas atmosféricas.
Incidência de raios no Brasil
O Brasil está entre os países com maior atividade elétrica atmosférica do mundo. Segundo dados do INPE, o país registra cerca de 78 milhões de descargas atmosféricas por ano, resultado de condições climáticas tropicais que favorecem a formação de tempestades convectivas.
Alguns dados relevantes sobre a incidência de raios no Brasil incluem:
- Aproximadamente 1 em cada 50 mortes por raio no mundo ocorre no Brasil, o que evidencia a alta exposição ao fenômeno no país.
- Cerca de 82% das vítimas fatais de raios são homens, enquanto 18% são mulheres, em grande parte devido à maior exposição masculina a atividades ao ar livre.
- A maior parte dos acidentes acontece nos períodos de maior formação de tempestades, com a seguinte distribuição ao longo do ano: 43% no verão, 33% na primavera, 16% no outono e 8% no inverno.
Esses dados reforçam a importância de sistemas de monitoramento meteorológico capazes de identificar a formação de tempestades elétricas e auxiliar na prevenção de riscos associados às descargas atmosféricas.
Como a RoMiotto desenvolve soluções profissionais para detecção de raios e monitoramento atmosférico
A RoMiotto desenvolve soluções de monitoramento ambiental projetadas para atender diferentes níveis de criticidade técnica.
Os sistemas podem integrar sensores de:
- Detecção de raios;
- Campo elétrico atmosférico;
- Variáveis meteorológicas complementares.
Esses sensores são integrados em estações meteorológicas automáticas, capazes de registrar dados continuamente e transmitir informações por sistemas de telemetria.
Cada projeto é dimensionado considerando variáveis monitoradas, condições ambientais, exigências normativas e necessidades específicas de cada aplicação.
Se você precisa implementar um sistema de monitoramento atmosférico ou entender qual sensor é mais adequado para sua operação, entre em contato com a equipe técnica da RoMiotto e fale com um especialista.
Perguntas Frequentes
Como saber onde o raio cai?
A localização de um raio pode ser identificada por sistemas de monitoramento de descargas atmosféricas. Esses sistemas utilizam sensores distribuídos em diferentes regiões que detectam o sinal eletromagnético do raio e calculam sua posição por triangulação.
É possível cair raios dentro de casa?
Sim, embora seja raro. Um raio pode atingir uma residência diretamente ou alcançar a rede elétrica, telefônica ou estruturas metálicas conectadas ao imóvel. Por isso, durante tempestades é recomendado evitar o uso de equipamentos ligados à rede elétrica.
Quais são os sinais de que um raio está prestes a cair?
Alguns sinais indicam maior probabilidade de descargas atmosféricas, como nuvens muito escuras, aumento da intensidade dos ventos, trovões frequentes e chuva intensa. Em sistemas de monitoramento, sensores de campo elétrico atmosférico também podem indicar aumento da instabilidade elétrica antes da ocorrência de raios.
Qual a diferença entre relâmpago, raio e trovão?
O raio é a descarga elétrica que ocorre na atmosfera. O relâmpago é a luz produzida por essa descarga. Já o trovão é o som gerado pela rápida expansão do ar aquecido pelo raio.
Com que frequência deve ser feita a calibração de um detector de raios?
A periodicidade depende do modelo do sensor, das recomendações do fabricante e das condições de operação. Em aplicações críticas de monitoramento ambiental, é comum realizar verificações periódicas para garantir a precisão do sistema.
